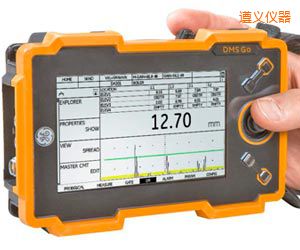

    超声波测厚仪
    型 号:DMS Go
    品 牌:美国GE
    技术指标:多种测量模式:A 扫描、厚度、B 扫描、最小/最大、温差范围
    遵义超声波测厚仪-DMS Go-美国GE

    GE检测技术公司的DMS Go是高端测厚仪,集成创新的、易于使用的用户界面和强大的数据管理功能,能够提供准确,可靠和全面的厚度检测数据。它适用的范围非常广泛,如石油和天然气工业和发电工业的腐蚀测量。

    DMS Go使用的操作系统平台与便携式探伤仪相同。具备这个简单的软件,您的DMS Go便可以受益于所有USM Go功能,并执行先进的测试检测任务。


    创建您自己的仪器!

    各种升级方案可供选择。任意选择USM Go选项,并将添加到您的DMS Go组件。


    规格:

    显示

    类型 WVGA彩色液晶显示屏与LED背光可调
    有效面积 宽:108毫米(4.25英寸)
    高:64.8毫米(2.55英寸)
    屏幕对角线 5.0"
    像素分辨率 宽x高:800 X 480像素

    环境

    语言

    英语、德语、法语、西班牙语、中文和日文

    尺寸

    175毫米×111毫米×50毫米(6.8英寸×4.3英寸×1.9英寸)

    重量

    870克(1.9磅),含电池

    温度冲击(存储) 3 个周期:-20°C(-4°F)到60°C(140°F)时,4小时;60°C(140°F)时,4小时;
    在5分钟内过渡
    MIL-STD-810E 方法 503.4, 程序 II
    振动 MIL-STD-810E 方法 514.5, 程序 I, 附件 C, 图6,常规暴露:每轴1小时
    冲击 每轴6圈,15克,11毫秒半正弦波,MIL-STD-810E 方法 516.5 程序 I
    松散货物(集装箱运输) MIL-STD-810E, 方法 514.5,程序 II
    运输跌落(打包以便运输) MIL-STD-810E, 方法 516.5,程序 IV, 26 滴
    操作温度范围 0°C 到 55°C (32 到 131°F)
    存储温度范围 -20°C 到 60°C (-4 到 140 °F)带电池,24小时
    防尘/防水 符合IEC 529关于IP67分类的规定
    危险环境
    工作
    MIL-STD-810E,方法511.3,程序1定义的安全操作

    合规性

    EMC/EMI EN 55011 & EN61000-6-2:2001
    超声波 EN 15317, EN12668 , ASTM-E1324, ASTM-E317

    I/O连接器

    感测器

    双Lemo 00(同轴电缆)

    微型USB
    电源和TTL报警输出

    电源

    电池类型

    锂离子电池

    操作时间

    典型的DMS Go至少连续运行8小时

    板载充电
    胱板充电,带可选的适配器
    电池剩余量表指示剩余的操作时间
    充电器 “通用”交流(100-240伏,,50-60赫兹)符合CCC、CE、UL、
    CSA和PSE的要求

    单位

    测量范围

    钢铁为0.40毫米到650毫米(0.010英寸25.00英寸),标准操作,取决于
    探头、材料和表面

    数字显示屏分辨率

    0.01毫米或0.1毫米(0.001英寸或0.01英寸),在整个测量范围内可选

    材料声速范围

    250到16,000米/秒(0.0098英寸0.6299英寸/秒)

    单位 毫米或英寸
    测量技术 使用零交叉技术单元IP,测量所有首次回波/单元多回波/双元IP到首次回波/双元多回波
    测量技术 (仅DMS Go TC) 涂层及材料同时测量TopCoat (专利号6,035,717)和Auto-V
    测量显示模式 温度校正的厚度
    厚度和大型A-扫描显示屏
    B 扫描
    最小/最大捕捉
    温差范围
    校准 单点,双点
    自动或手动板载和脱板调零
    自动V型路径校正
    更新速率 32赫兹最小/最大捕捉模式和B扫描显示模式
    标准模式的4赫兹或8赫兹或16赫兹(可选)
    接收器 110 dB动态范围
    自动与手动增益控制(由用户设置)
    高、低、自动增益限制
    脉冲发生器 方波、脉冲宽度和电压(120伏或250伏),自动匹配探头
    内存 含2GB的SD卡。最多可以使用16GB的记忆卡
    数据导出为PDF、XML、CSV、DAT格式。JPEG桌面拷贝
    数据记录器 每个文件10万个读数。SD卡可存储多个文件
    文件格式 带DR选项的仪器有6种文件格式可选(基础仪器有3种文件格式)
    附件 每个测量点插入2x2到9x9MicroGrid
    每个文件格式1到16个用户可定义的注释,每个测量点不超过16个字母数字字符
    A 扫描
    B 扫描

    软件

    UltraMATE Lite

    简单的数据管理方案,用于传输测量数据文件到个人电脑,包括将数据集成到Windows程序

    UltraMATE

    扩展的数据管理方案,测试数据管理,并输入文件注释,以便以图形方式显示和打印测量数据。

    软件开发套件

    可以集成到其他应用软件


    特色:

    DMS Go系列/可升级

    DMS Go可以升级,包括其众多的特性/功能。特性/功能也可以稍后添加。参见以下DMS Go系列图表。



    涂层及材料同时测量(TOPCOAT)技术支持

    凭借获得专利的‘涂层及材料同时测量’方法,我们已经能够通过油漆涂层优化腐蚀测量:该方法可以测量底面显示严重腐蚀的材料,而且,凭借高增益功能,连最小的凹点也可以检测到。油漆涂层和基本金属可以同一次测量过程中测量,数字式超声波测厚仪,并同时显示。



    自动声速(Auto-V)

    如果您的组件带有涂层,那么可以使用自动速度(Auto-V)功能。这是一个常规的简化版厚度测量,因此,也是一个独特的方法。Auto-V甚到可 以测量部件的厚度与未知材料的速度。这样,您无需任何额外的校准和校准标准,即可测量不同的无涂层材料。测量时,也无需知道材料的速度 - 以前的缺点不复存在。



    坚固的结构

    • 坚固的模压橡胶外壳可以承受最恶劣的环境,并显著减少停机时间。
    • IP67浸入测试(P67/IEC529 - 防尘/防水滴,符合IEC529关于IP67分类的规定)
    • 坠落测试(514.5 程序 II; 516.5 程序 IV)
    • 振动测试(Mil-Std-810F; 514.5-5 程序 I, 附件 C)



    人体工程学


    DMS Go超声波测厚仪符合人体工程学设计,重量轻,体积小,易于在最苛刻的检测环境中使用。

    • 用于难以进入地区时,可以最小化外壳尺寸
    • 优化的显示尺寸,提高可读性和回波分离
    • 安全的手动操作
    • 重量轻(870克/1.9镑)
    • 集成支架
    • 可使用普通的摄像机和工业三脚架
    • 主要的拇指控制:增益、自由定义键
    • “翻转”功能允许惯用左手和惯用右手的人都可以自如地使用仪器。


    高性能厚度测量

    • 凭借零交叉测量技术的高测量稳定性和可靠性。
    • 自动增益控制,重复性好,可进行腐蚀监测
    • 内置温度补偿算法,可准确测量的温度高达540°C(1000°F)。
    • 美国dakota超声波测厚仪,多种校准方式及归零设置保证测量数据的重复性,含:
      • 2点校准。
      • 1点校准,手动块上归零
      • 1点校准,每次测量自动归零(耦合)
      • 1点校准,在空中用户归零(非耦合)
    • 各应用有多种测量模式,包括:
      • A 扫描
      • 厚度
      • B 扫描
      • 最小/最大
      • 温差范围
    • 支持多种标准探头,支持几乎所有具备自定义探头设置功能的探头
    • 能够在恶劣的环境中工作,密封性符合IP67



    大容量数据记录器,超声波测厚度,可兼容强大的数据管理系统

    DMS Go提供强大的数据记录和数据管理能力,以满足最急需的厚度测量和腐蚀检测要求。主要功能包括:

    • 强大的板载数据记录器,可记录上千个读数,并允许存储A扫描、B扫描和MicroGRID附件的厚度读数。
    • 可以使用预设置功能(线性、网格、锅炉),自定义功能(自定义的线性,自定义的网格)或先进的(UltraMATE的3D和4D)文件结构功能管理数据。
    • 可以使用行业标准的可移动16GB SD卡传输数据。
    • 配备USB端口,允许仪器与PC机连接,如果首选为无需驱动,则与所有Windows版本兼容。
    • 可以导出为不同的文件格式(XLS、HTML、DAT、CSV、PDF…),易于集成用户数据管理软件和用户的质量控制系统。
    • 与UltraMATE和UltraMATE lite数据管理程序兼容,便于数据的全面分析和存档。
    • 使用由光盘提供的GEsoftware开发工具包,数据记录器文件可与其他第三方软件程序连接。



    智能存储和管理

    DMS 2板载数据记录器使所有选项为您提供最新的文档和现代数据管理:

    • 内存容量为150,000个读数和1,100 A-或B-扫描(可扩展)
    • 8个不同的文件结构的弹性测量任务安排 - 根据最经常遇到的测量点进行安排。
    • 随后的文件中的读数插入/缺失
    • 每个测量位置的其他信息存储:探头、材料的速度、日期、时间、校准等
    • 随时可以访问64个字符的注释行。
    • 微网格:在2×2到9×9网格,在使用该功能的测试过程中的每个测量点,随时最多可以插入81个读数。这样便可以分析关键测量点附近的读数。



    连接性

    标准的USB连接允许从探伤仪上下载数据,作进一步分析或存储。该仪器是标准2GB的SD记忆卡(最多可存储16GB)。

    报告以JPEG或BMP格式生成,所以不需要专门的阅读软件。

    简单的机载数据记录器收集和保存厚度测量数据。



    可视化演示

    • 控制和导航
    • 校准和测量
    • 创建和使用数据记录文件




    应用:

    DMS Go高端测厚仪适合于各种厚度测量应用,尤其是腐蚀测量/监测,即使在高温下和零件有涂层的情况下,检测结果依然十分可靠。


    典型的检测


    • 检测石油和天然气行业管材、压力容器和储存罐的腐蚀情况。
    • 检测炼油厂和发电厂的复杂几何形状的管材。
    • 奥氏体材料的厚度测量。
    • 透过厚厚的油漆涂层测量剩余壁厚。
    • 高衰减铸件检测
    • 航空航天领域的维修检测
    • 使用特殊探头OSS-10通过测量锅炉管和氧化物监测发电锅炉的效率。
    • 可选的应用软件包括:
      • 涂层及材料同时测量技术,可以测量涂层以及金属厚度。
      • Auto-V - 可以在声速未知的情况下,测量部件的厚度,无需参考块。


    外部腐蚀的零件测量

    DMS Go系列的各种厚度传感器,如可用于高温环境的传感器,可满足各种应用。






    探头

    探头 应用 零件编号 电缆 范围毫米(钢) 范围英寸(钢) 温度范围 频率 接触点直径
    最小值 最大值 最小值 最大值
    DA301 一般用途 151822 KBA533或DA231 1.25 200 0.05 8 -20 到 +60°C / 0 到 140°F 5兆赫 12.1毫米/0.475英寸
    DA303 高穿透性 151823 KBA533或DA231 5 300 0.2 12 -20 到 +60°C / 0 到 140°F 2兆赫 16.1毫米/0.635英寸
    DA312 较薄材料 151824 KBA533或DA231 0.6 50 0.025 2 -20 到 +60°C / 0 到 140°F 10兆赫 7.6毫米/0.3英寸
    DA501 一般用于 - 高灵敏度 1258820 KBA533或DA231 1 200 0.04 8 -10 到 70°C / 14 到 71.11°C 5兆赫 12.1毫米/0.475英寸
    DA503 高渗透率 - 高灵敏度 1258827 KBA533或DA231 5 300 0.2 12 -10 到 70°C / 14 到 71.11°C 2兆赫 16.1毫米/0.635英寸
    DA507 一般用于 - 优化透过涂层测量 1347128 封装的 2.5 300 0.1 12 -20 到 +60°C / 0 到 140°F 5兆赫 18毫米/0.685英寸
    DA512EN 较薄材料 - 高灵敏度难关- 指尖 1025336 封装的 0.8 60 0.03 2.5 -10 到 70°C / 14 到 71.11°C 7.5兆赫 7.5毫米/0.296英寸
    DA590EN 高温 - 连续测量 162536 C120 或 C123 2.5 125 0.1 12 0 到 +200°C / 32 到 400°F 5兆赫 12.1毫米/0.475英寸
    DA590EN 高温 - 间断测量 162536 C120 或 C123 2.5 125 0.1 12 +200 到 +540°C / 400 到 537.78°C 5兆赫 12.1毫米/0.475英寸
    FH2E 高灵敏度 - 指尖 162571 封装的 0.75 50 0.03 2 -20 到 +60°C / 0 到 140°F 7.55兆赫 9.6毫米/0.38英寸
    FH2E-D 高灵敏度指尖 - 对话 162573 封装的 0.75 50 0.03 2 -20 到 +60°C / 0 到 140°F 7.55兆赫 9.6毫米/0.38英寸
    TC560 TopCOAT / Auto-V - 涂层范围 162550 KBA532 或 KBA531TC 0 2 0 0.08 -20 到 +60°C / 0 到 140°F 5兆赫 15.9毫米/.675英寸
    TC560 TopCOAT / Auto-V - 材料范围 162550 KBA532 或 KBA531TC 1.5 200 0.06 8 -20 到 +60°C / 0 到 140°F 5兆赫 15.9毫米/0.675英寸
    A2DFR 高分辨率延迟线 162530 C-022 或 CL331 0.25 10 0.01 0.4 -10 到 +50°C / 14 到 48.89°C 15兆赫 7.6毫米/0.3英寸
    CA211A 标准接触 162541 C-022 或 CL331 2 400 0.08 16 -10 到 +50°C / 14 到 48.89°C 5兆赫 19.1毫米/0.75英寸
    OSS-10 氧化铁皮 - 范围依据应用 169618 C-022 或 CL331 -10 到 +50°C / 14 到 48.89°C 10兆赫 7.6毫米/0.3英寸

    注意:

    • DA590实际温度范围取决于表面状况和耦合剂。
    • 依据GE说明卡,DA590温度循环要求表面温度高于200°C(400°F)。
    • 支持大多数对话探头。有关应用规格,请参见探头文档。
    • 探头规格如有更改,恕不提前通知。

    电缆

    名称 说明 零件编号
    DA301 探头电缆,双-Lemo00到双-Lemo00, 1.2米(4英尺) 163587
    DA231 探头电缆,双-Lemo00到双-Lemo00, 1.5米(5英尺) 151693
    KBA531TC 探头电缆,双Lemo00到Microdot 10/32和12/32,1.2米(4英尺),带启动 163618
    KBA532 探头电缆,双Lemo00到Microdot 10/32和12/32,1.8米(6英尺),不带启动 163620
    C-120 DA590探头电缆,无铠装外壳,1.2米(4英尺) 1260306
    C-123 DA590探头电缆,带铠装外壳,1.2米(4英尺) 163647
    C-022 探头电缆,直型Lemo00到Microdot,1.8米(6英尺) 136374
    CL331 探头电缆,直型Lemo00到Microdot 311786

    附件

    说明 零件编号
    符合人体工程学的套件(胸式安全带、腕带、皮带夹) 1312444
    胸式安全带 1254633
    带件 1254634
    腕带 1312406
    锂离子电池 1255323
    锂离子电池充电器/交流电源供应器 1255477
    锂离子电池的外接电池充电器适配器 1255324
    USB 线 1260193
    SD记忆卡(2GB) 1255478
    SD卡到UBS的读卡器 1002866
    运输箱 1256799
    重型、带锁的、运输便携箱 115737
    清晰,生动的保护屏图片标注 1305847
    同类产品
