    超声波探伤仪
    型 号:USM 36
    品 牌:美国GE
    技术指标:测量范围:4...14108mm(555"),纵波

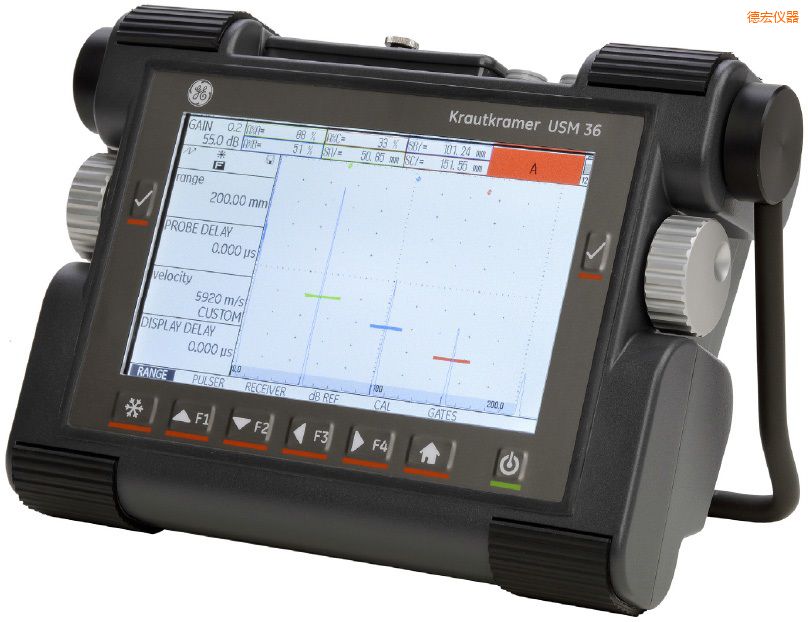

    德宏超声波探伤仪-USM 36-美国GE

    Krautkramer USM 36 是 GE 的 USM 系列探伤仪中最新开发的产品。它将 21世 纪操作平台与 GE 可靠耐用的硬件结合在一起。它包含了一系列创新功能, 确保全球的 NDT 检测人员采用此新仪器作为日常主力探伤仪。





    【产品特点】

    同类产品中最大的可视A 型扫描显示屏

    Krautkramer USM36 中的一个重大改进就是其 7 英寸大屏幕、具有 800 x 480 像素的分辨率。整个区域都可以显示清晰的 A 型扫描、使其成为同类产品中的最佳产品。即使是在明亮的阳光下, 当结束一天漫长的工作后, 用疲惫的眼睛也可轻松查看并准确解读信号.

    操作简单而高效

    Krautkramer USM 36 采用大家熟悉的前款型号旋钮, 但功能键如今却被简化为简单直观的 6 键键盘, 使操作简单而高效; 检测设置也易于操作. 不仅以前使用过 USM Go和 USM Go+ 的技术人员能够使用, 设置数据可还可直接从这些拥有相同用户界面的仪器中转移.此外, 通用的界面还可确保熟悉 USM Go 仪器的技术人员快速娴熟地操作.

    灵活的数据报告和存储

    除了易于解读且清晰的 A 型扫描外,Krautkramer USM 36 数据报告还包括屏幕截图和 A 型扫描视频,可以记录下 A型扫描以供后续分析或提供检验证明. 所有数据均存储在可移除式 SD卡上、并可提供 JPEG或 BMP 格式的报告.


    综合全面的连接性

    连接性是 Krautkramer USM 36 的主要特色。数据可以存储在可移除式 SD 卡或 U 盘上, 旨在进行 记录或允许数据共享. VGA 连接允许仪器的显示内容在外接显示器或投影屏幕上显示, 方便培训使用.


    可在最恶劣的环境中使用

    Krautkramer USM 36 能够充分防止灰尘和水进入 IP66 外壳、并且可在-10°C 至 +55°C 的环境温度下操作. 此外, 它还可在沙漠、冰冻废土以及 潮湿的热带地区使用。新型探伤仪的重量仅 2.2 kg, 可通过电池或电源供电。它的锂电池具有超过 13 小时的工作寿命. 带内置电池充电器, 适用较长的班次使用.


    有三个版本可供选择

    多功能仪器有三个版本可供选择, 能够满足标准的故障检验. 最高级的版本可以在DAC, AWS 和 DGS 模式下工作, 其特色是使用强大的方波脉冲获得优异的材料穿透能力, 能够适应 GE 已取得专利的 trueDGS 探头技术, 它通过采用 DGS 方法以及享有专利的「幻影回声探测」技术, 提供无与伦比的缺陷大小检测精度.



    【产品应用】

    电力及石化行业焊缝检测

    直观的工具更加便于分析, 颜色的使用以及更外明亮的7 寸大屏幕超都有利于焊缝检测:

    • 监控闸门和曲线都采用不同的颜色
    • 信息和报警都用红色显示
    • A 扫描可用不同颜色显示便于比较
    • 彩色显示不同的参数, 包括声程, 水平距离,超声波探伤培训,跨距倍数
    • GE 专利技术彩色半跨距显示

    汽车行业精确测厚

    Krautkramer USM 36 提供精确测厚功能, 采用波峰模式可精确测量回波序列的声程的差异.


    电力和石化行业的腐蚀测量

    腐蚀测量可使用双晶探头, 为保证最大的可靠性, 设备屏幕同时显示厚度值和A 扫描. 最小值捕获模式提供连续扫查结束后的一个最小厚度值。自动冻结功能, 可以减少探头与工件的接触时间, 适用于检测高温的结构和部件.


    锻件检测

     设备具有幻象波消除技术, 使检测细晶材料和长工件时可准确检测缺陷而不受幻象波干扰.


    特殊材料检测

    方波功能是Krautkramer USM 36的一个强大的选项, 其具备强大的穿透力, 这个功能常用于航空及汽车行业.




    【技术参数】


    USM36超声波探伤仪 技术参数


    显示屏幕

    液晶尺寸/有效范围(宽 × 高) 7"/152.4 × 91.44 mm

    分辨率(宽 × 高) 800 × 480像素

    测量范围 4...14108mm(555"),合肥超声波探伤仪,纵波

    显示屏

    显示移位(延时) -15...3500 μs

    探头延时 0...1000 μs

    声速范围 250...16000 m/s

    脉冲重复频率 自动优化15...2000Hz,三种自动设置模式:低、中、高档和手动模式

    接头

    探头接头 2xLEMO-1或2xBNC

    USB接口 USB B型接头

    脉冲发生器

    脉冲发生器模式 尖脉冲发生器(可选):方波脉冲发生器

    脉冲发生器电压(SQ 模式) 120...300 V,以10V 为步进、容差为10%

    脉冲发生器下降/上升时间 最大10ns

    脉冲发生器宽度(SQ 模式) 30...500 ns,数字式超声波探伤仪厂家,以10ns 为步进

    脉冲发生器幅度(尖脉冲模式) 低档:120V,高档:300V

    脉冲发生器能量(尖脉冲模式) 低档:30 nS,高档:100 nS

    阻尼 50Ω,超声波探伤仪采购,1000Ω

    脉冲发生器

    数字增益 动态范围110dB,以0.2dB 为步进可调

    模拟带宽 0.5...20MHz

    滤波器 宽带:1-5MHz/2, 2.25MHz/4, 5MHz/10MHz/13, 15MHz

    整流 整流正半波、负半波、全波、射频信号

    栅极

    独立栅极 栅极A和B(由栅极 A 触发),栅极C(选项、由栅极A或B触发)

    测量模式 峰值、侧翼、J侧翼、首个峰值

    存储器

    卡槽 适用于所有标准SD卡的SD卡槽

    容量 8GB,SD卡

    数据集 UGO数据结构、以ASCII形式表示

    报告 JPG或BMP格式

    概述

    电池 锂离子电池、工作时间:充满电时13个小时
    充电方法(标准):内置电源适配器,充电方法(可选):外部充电器
    充电电量:与充电电量成比例的指示符

    电源适配器 通用供电单元100...240VAC,50/60Hz

    主机尺寸(宽 × 高 × 深) 255 × 177 × 100mm (10” × 7.0” × 3.9”)

    重量 2.2kg(含电池)

    语言 保加利亚语、汉语、捷克语、荷兰语、英语、芬兰语、法语、德语、匈牙利语、意大利语、日语、挪威语、波兰语、葡萄牙语、罗马尼亚语、俄语、西班牙语、瑞典语

    外壳 符合IEC 60529 标准的 IP66

    工作温度 -10...55°C

    选件

    AWS AWS 校准工具、符合 AWS D1.1 结构焊接规范

    DAC/JISDAC/CNDAC DAC校准工具,16点,符合EN1712,EN1713,数字超声波探伤仪使用,EN1714,ASTM E164,ASME,ASMEIII,JIS Z3060及GB11345 等标准
    TCG: 动态范围120dB,超声波探伤二级,斜率110dB/μs

    DGS DGS校准工具,符合:EN 1712,吉林超声波探伤仪,EN 1713,EN 1714 及 ASTM E164 等标准

    数据记录器 网格文件创建

    3G 栅极C

    SWP 用于脉冲发生器的参数优化,电压设置 120 … 300V,超声波探伤仪操作视频,以10V 为步进,钢轨超声波探伤仪,脉冲宽度设置 30...500ns,电力专用超声波探伤仪,以10ns 为步进

    幻影PRF 幻影 PRF 用于识别错误回声、这类回声由低衰减材料中的多次反射造成

    BEA 布莱克沃尔回声衰减
