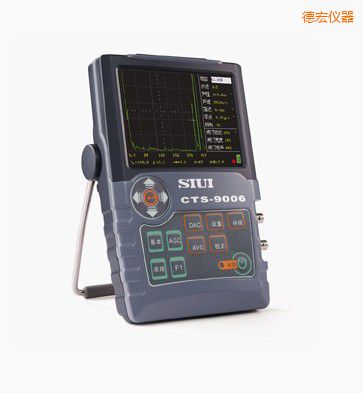

    数字超声波探伤仪
    型 号:CTS-9006
    品 牌:汕超SIUI
    技术指标: 最高采样速率240MHz,测量分辨率0.1mm
    德宏数字超声波探伤仪-CTS-9006-汕超SIUI

    汕超检测仪CTS-9006超声探伤仪

    1  最高采样速率240MHz,测量分辨率0.1mm

    2  工作频率范围0.5~10MHz,灵敏度余量高达65dB

    3  20~500Hz分10档可调的脉冲重复频率,避免探伤过程中出现混响信号

    4  自动增益控制AGC,配合峰值回波、图像冻结功能,超声波探伤仪汕头,快速确定缺陷最高波,探伤更高效

    5  AVG曲线,使用已知平底孔或大平底回波,制作出3条不同当量的曲线

    6  DAC曲线,超声波探伤仪检定,配合回波比较功能,使不同距离不同波幅的回波定量更简便

    7  宽视角、高亮度、高清晰度的5.7”进口彩色TFT显示屏,什么是超声波探伤仪,细节一览无遗

    8  3种不同的显示颜色搭配方案,满足不同使用场景和习惯的需求

    9  存储300组曲线及波形,满足不同探伤工艺应用及探伤数据存档的需求



    便、易用、可靠   ——SIUI新一代轻便式数字超声探伤仪


    • 小巧轻便:整机(含电池)重量保持在1.15Kg,高空、野外作业轻松自如
    • 操作简易:按键少,福建超声波探伤仪,定义明确,超声波探伤仪频率,实现单手握持操作
    • 防尘防水:按 IP65 防护标准设计,汕超SIUI探伤仪厂家,适应复杂的工业探伤环
    • 超低功耗:标配锂聚合物电池,超声波探伤仪校准,连续工作时间长达7小时
    •  性能强劲:分辨率高、穿透力强,超声波探伤仪使用视频,满足从薄板到大铸件的精确探伤



    汕超检测仪CTS-9006超声探伤仪技术参数:

    项 目

    单 位

    技 术 数 据

    衰减器误差

    dB

    每12dB ±1dB

    垂直线性误差

    %

    ≤3

    动态范围

    dB

    ≥30

    探伤灵敏度余量

    dB

    ≥60(2.5Z20N探头)

    薄板分辨力

    mm

    ≤3(5C10N 探头)

    远区分辨力

    dB

    ≥26

    水平线性误差

    %

    ≤0.5

    电噪声电平

    %

    ≤10(1~4MHz)

    工作频率范围

    MHz

    0.5 ~ 10,分1 ~ 4 / 0.5 ~ 10 二档可选

    脉冲重复频率

    Hz

    分10档可调(20 ~ 500Hz可调, 但受探测范围、材料声速、脉冲移位、探头零点等限制)

    薄板分辨力

    mm

    ≤3(5C10N 探头)

    探测范围

    mm

    0 ~ 13000(钢纵波)

    脉冲移位

    mm

    -10 ~ 1000(钢纵波)

    探头零点

    μs

    0 ~ 200

    材料声速

    m/s

    400 ~ 9999

    阻尼


    低 / 高

    抑制

    %

    0 ~ 80

    检波方式


    负向检波 / 正向检波 / 双向检波 / 滤波

    增益调节

    dB

    0 ~ 110;分0.5 / 2 / 6/ 12步进调节

    DAC功能


    用于制作、设置和应用DAC曲线

    AVG功能


    用于制作、设置和应用AVG曲线

    截图功能


    将仪器屏幕存为图片并输出到U盘中

    转存功能


    通过USB接口把仪器内部数据集转存到U盘中

    闸门


    闸门方式:off / 进波 / 失波 / 进波+报警声 / 失波+报警声

    存储


    300组数据集,超声波探伤仪说明书,包括仪器设置、探伤状态和回波图形等

    自动增益功能


    使闸门内回波幅度自动调节到指定幅度
    幅度设置:40% / 50% / 60% / 70% / 80% / 90% / 100%

    峰值记忆功能


    显示波形包络

    峰值回波功能


    记录包含最高回波的回波波形

    冻结功能


    冻结屏幕波形

    自动校正功能


    用于校正材料声速与探头零点,超声波探伤仪的使用方法,校正模式:声速+零点 / 声速 / 零点

    角度测量功能


    用于测量探头角度

    显示屏


    高亮度5.7" 彩色TFT显示屏, 320×240像素

    工作时间

    h

    ≥7

    工作电压

    V

    9~12 DC (外部电源), 6.0~8.4 (电池)

    工作温度

    -10 ~ 40

    重量

    Kg

    约1.15(含电池)

    尺寸

    mm

    152 × 240 × 52 (宽×高×深)
