    热工多产品校准器
    型 号:7526A
    品 牌:美国FLUKE
    技术指标:量程 0mV至100mV

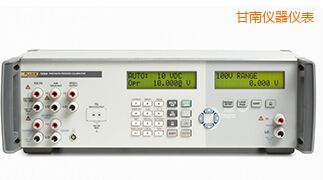

    甘南热工多产品校准器-7526A-美国FLUKE

    集多用途、高精度、高价值于一身的台式热工多产品校准器
    7526A热工多产品校准器是性价比最高的台式校准器,用于校准各类压力和温度过程仪表。7526A的隔离测量通道,可同时输出并测量电压、电流或电阻,从而更加简单方便地校准温度和压力变送器、热电阻及热电偶测温仪、压力表、数字过程仿真器、面板表、数据记录仪以及其他更多的热工仪表。

    7526A热工多产品校准器性能概览:

    ·         输出和测量直流电压、电流、电阻、热电阻及热电偶

    ·         使用Fluke700系列或P系列压力模块测量压力

    ·         测量4-20mA环路电流

    ·         提供24V环路电压

    ·         利用自动开关测试功能测试压力和温度开关

    ·         热敏电阻测量至4 kΩ

    ·         每个输入/输出参数最多可储存9个可编程设置点

    ·         符合ITS-90温标的精密温度测量

    ·         兼容MET/CAL®Plus计量校准管理软件

    ·         包括校准证书可溯源至国家标准(可选A2LA可认证的校准根据要求提供)

    7526A热工多产品校准器提供了一种准确、经济、且功能多样的热工各类仪表的校准解决方案。

    ·        最符合过程仪表的校准需求

    ·        集多功能、高精度于一身,满足热工实验室校准所需

    ·        直观的用户界面

    ·        使用方便、准确度高的温度传感器计量校准

    ·        配置灵活、使用可靠的压力输出和计量校准

    最符合过程仪表的校准需求
    当今,每一个过程仪表生产厂家都希望提高校准工作效率。为保证产品质量,降低损耗,提高效率以及满足相关标准,测量过程控制参数的仪器,例如温度和压力仪器必须定期进行校准。然而,选择一个既经济准确又可靠的校准器用于校准工作,不是一件容易的事。现在7526A热工多产品校准器就提供了一种既准确、又经济、且功能多样的解决方案。

    集多功能、高精度于一身,满足热工实验室校准所需
    7526A集多种功能于一身,可校准各类热工仪表。其功能包括:

    ·         模拟和测量9种类型的热电阻及13种类型的热电偶

    ·         配合福禄克700系列或P系列压力模块,可测量压力至70MPa

    ·         直流电压输出和测量准确度为读数的30ppm/50ppm

    ·         可输出和测量直流电阻至4 kΩ

    ·         直流电流输出0~100mA

    ·         测量直流电流0~50mA

    ·         提供24V直流环路电压

    直观的用户界面
    用户界面包括光标键、功能键和数字键,使仪器使用非常简单。例如,可方便地存储和取消每个输入/输出参数的9个设置点;方便输入工业热电阻或标准铂电阻的系数,更改显示单位。您可以通过两个LCD显示屏同时观测输出和测量的结果。

    使用方便、准确度高的温度传感器的计量校准
    校准温度变送器的电学部分只是全面校准的一部分。同样需要校准温度传感器本身,无论是热电阻还是热电偶。忽视传感器的校准可能是一个严重的错误,因为75%的温度变送器故障都来自于温度传感器。温度传感器可单独校准,或将传感器和变送器作为一个系统,使用计量炉,如Fluke 914x系列或917x系列一齐校准。计量炉的最初设计特别考虑了以下指标:温度校准、便携性、稳定性及准确性。7526A和914x系列/917x系列的配合使用是校准所有温度传送器的完美组合。
    福禄克提供两大系列的计量炉,高精度917x系列,多功能914x系列。
    他们共有的特点包括:

    ·         完全符合国际(EURAMET/cg-13/v.01)和国内(JJF1257-2010)的相关规程

    ·         升降温速度超快

    ·         准确度高,稳定性好

    ·         工作环境温度宽,适合现场及实验室各种应用

    ·         配套软件完成传感器自动校准

    有关计量炉系列详细的技术指标和选配件,请参考计量炉的详细资料。

    配置灵活、使用可靠的压力输出和计量校准
    P5500系列比较测试泵可与7526A和福禄克700系列压力模块一起使用,产生或控制测试压力。独特的测试端口结构可不使用任何工具,轻松连接各种大小和型号的接头,包括NPT、BSP以及公制接头。P5510为气体压力泵,内置手泵,产生真空或正压力至2MPa。P5514为简捷液体压力泵,可产生压力至70MPa。P5515为高性能液体压力泵,内置快速加压泵以及丝杠加压泵,可产生压力至140MPa。P5514和P5515都可使用油或水。

    福禄克提供的压力解决方案包括:
    7526A可以配合压力模块完成压力测量或者输出。其中700系列工业压力模块可以满足一般校准需求。如果希望更高性能的压力校准,可以选择P系列的压力模块以提高校准的准确性。您也可以选择我们的数字式压力表700G系列完成一般压力表的校准。总之,我们的压力计量校准有多种方案供您选择,非常灵活,可靠。

    直流电压输出

    量程[1]

    最优绝对不确定度
    ± (ppm输出+ μV),
    1年指标

    分辨力

    0mV至100mV

    30

    3

    1 μV

    0V至1 V

    30

    10

    10 μV

    0V至10V

    30

    100

    100 μV

    0V至100V

    30

    1mV

    1mV

    TC输出和输入

    –10 mV至75 mV

    30

    2μV

    1 μV

    [1]除非另有说明,所有输出均为正值


    直流电压,隔离输入

    量程

    最优绝对不确定度
    ± (ppm读数+ mV),
    1年指标

    分辨力

    0 V至10V

    50

    0.2

    100 μV

    10V至100V

    50

    2.0

    1mV



    直流电流,输出

    量程[1]

    最优绝对不确定度
    ± (ppm读数+ μA),
    1年指标

    分辨力

    0mA至100mA

    50

    1

    1μA

    [1]市电电压低于95V,读数增至±100ppm


    直流电流,隔离输入

    量程

    最优绝对不确定度
    ± (ppm读数+ μA ),
    1年指标

    分辨力

    0 mA至50mA

    100

    1

    0.1μA

    0mA至24mA[1][2](环路电压)

    100

    1

    0.1μA

    [1]环路电压24V±10%
    [2]HART电阻器:250Ω±3%


    电阻,输出

    量程

    最优绝对不确定度
    tcal ± 5 °C,
    ± ohms, 1年指标

    分辨力

    额定电流

    5Ω至400Ω

    0.015

    0.001Ω

    1 mA至3 mA

    5Ω至4kΩ

    0.3

    0.01Ω

    100 μA至1 mA



    电阻输入

    量程

    最优绝对不确定
    (ppm读数+Ω)
    1年指标

    分辨力

    0Ω至400Ω

    20

    0.004

    0.001Ω

    0Ω至4kΩ

    20

    0.04

    0.01Ω



    典型热电偶准确度,输入/输出(不包括所有适用的TC类型)[1]

    TC类型

    温度范围(℃)

    最优绝对不确定度
    tcal ±5 °C,
    ± (°C), 1年指标[2]

    最小值

    最大值

    J

    -210

    1200

    0.09

    K

    -250

    1372

    0.1

    S

    -50

    1767

    0.29

    T

    -250

    400

    0.11

    [1]有关TC类型请参考详细技术指标(B,C,E,J,K,L,N,R,S,T,U,XK,BP)
    [2]在TC温度量程内可达到最大准确度


    典型热电阻及热敏电阻输出(不包括所有适用的热电阻类型)[1]

    热电阻
    类型

    温度范围(℃)

    最优绝对不确定度
    tcal±5 °C,
    ± (℃), 1年指标

    最小值

    最大值

    Pt100(385)

    -200

    800

    0.05

    YSI400

    15

    50

    0.007

    [1] 有关热电阻类型请参考详细技术指标Pt-100 (385, 3926, 3916), Pt-200, Pt-500, Pt-1000, Ni-120, Cu-427, SPRT.

    典型热电阻及热敏电阻输入(不包括所有适用的热电阻类型)[1]

    热电阻类型

    温度范围(℃)

    最优绝对不确定度
    tcal ±5 °C,
    ± (℃), 1年指标

    最小值

    最大值

    Pt100(385)

    -80

    100

    0.020

    100

    300

    0.024

    300

    800

    0.038

    YSI400

    15

    50

    0.007

    [1] 有关热电阻类型请参考详细技术指标Pt-100 (385, 3926, 3916), Pt-200, Pt-500, Pt-1000, Ni-120, Cu-427, SPRT.


    通用技术指标

    标准接口

    RS-232,IEEE-488 (GPIB)

    温度性能

    工作:0 °C至50 °C

    校准(tcal):18 °C至28 °C

    存储:–20 °C to 70 °C

    电磁兼容性

    CE:EN61326;工作于符合标准的电磁环境

    温度系数

    在校准温度以外使用时,指标为90天指标的10%

    相对湿度

    工作:

    <80%至30°C
    <70%至40°C
    <40%至50°C

    海拔高度

    工作:3,000m最高值存储:12,200m最高值

    安全性

    EN/IEC61010-1:2010 3rd版本,
    UL 61010-1:2012, CAN/CSA 22.2 No. 61010-1-12

    最低隔离电压

    20V

    市电

    120 V:100 V至120 V
    240 V:220 V至240 V

    市电频率

    47 Hz至63 Hz

    市电波动

    ± 10 %

    功耗

    最大15W

    外形尺寸

    高: 14.6 cm
    宽: 44.5 cm
    深: 29.8 cm

    重量

    4.24kg



    型号

    描述

    7526A

    热工多产品校准器

    包括可溯源校准报告,用户手册CD,快速使用指南,电源线,热电偶短路插头,USB串口适配器

    配件

    描述

    1256990

    可选A2LA认可的校准。

    通用配件:


    配件

    描述

    Y7526A

    机架安装套件

    7526A-CASE

    便携箱

    5520A/LEADS

    综合测试线套件

    750Pxx

     Pressure Module Series

    FLUKE-700PCK

    压力校准套件

    700TC1

    TC迷你插头组,包括J,K,T,E,R/S,B/Cu,L,U,C,N

    700TC2

    TC迷你插头组,包括J,K,T,E,R,S
