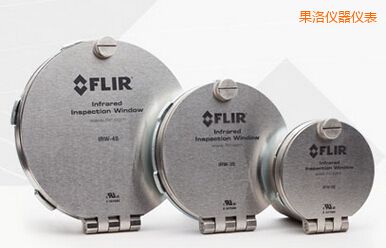

2” FLIR 红外窗口 |
|
| 型 号：IRW-2C |
| 品 牌：美国FLIR |
| 技术指标：光学元件直径 50mm |
 |
果洛2” FLIR 红外窗口-IRW-2C-美国FLIR
FLIR红外窗口特性
-
安装简单 – 只需钻取一个孔，红外热像仪图像，而且只需拧紧一颗FLIR PIRma-Lock™环形螺母；所用设计与使用标准美国冲切工具的管道接头相同。
-
PIRma-Lock™可靠性高 – 经过实践的真正自锁螺母技术使得FLIR红外窗口能够先完成锁环和红外窗口的自接地，手持式红外热像仪，其齿面与面板内部紧紧咬合。
-
即用铰链盖 – 红外窗口的简易下翻盖（配有集成式设备ID标签）被永久性固定，红外热像仪作用，因此，医学红外热像仪，它不会掉落、配错或者丢失。
-
宽波段传输 – 透明镜头支持短波/中波/长波红外热像仪、目视检测和叠加技术等；确保带集成灯的FLIR热像仪能够捕捉视频文件
-
不锈钢选项 – 不锈钢柜不存在金属问题以外的其它问题，红外热像仪镜头，增加了防腐性能以及对严苛或者外部环境的耐受性。
|
尺寸参数
|
2” FLIR 红外窗口 - IRW-2C
|
3” FLIR 红外窗口 - IRW-3C
|
4” FLIR 红外窗口 - IRW-4C
|
|
|
|
|
|
|
一般参数
|
|
NEMA 环境类型
|
4/12类（室外/室内）
|
|
最高工作温度
|
260°C
|
|
|
|
光学元件直径
|
50mm
|
75mm
|
95mm
|
|
光圈直径
|
45mm
|
69mm
|
89mm
|
|
光圈面积
|
1590mm2
|
3739mm2
|
6221mm2
|
|
|
2mm
|
|
最高光学温度
|
1355.6°C (2474°F)
|
|
电压范围
|
任意
|
|
主体材料
|
阳极化铝
|
|
总高度
|
85.5mm
|
107.4mm
|
136.5mm
|
|
总宽度
|
73mm
|
99mm
|
127.44mm
|
|
总厚度
|
25.5mm
|
26.86mm
|
29.25mm
|
|
实际所需孔径（标称）
|
60.3mm
|
88.9mm
|
114.3mm
|
|
Greenlee冲孔器
|
76BB
|
739BB
|
742BB
|
|
宽波段红外——短波、中波&长波
|
x
|
x
|
x
|
|
可见光光谱
|
x
|
x
|
x
|
|
画中画和叠加图像混合
|
x
|
x
|
x
|
|
额定值和测试
|
|
(UL 50V)
|
x
|
x
|
x
|
|
UL 50
|
4/12类
|
|
CSA认证
|
x
|
x
|
x
|
|
弧闪测试，红外热像仪品牌，IEC 62271-200 (KEMA)
|
60Hz下为5kV，医用红外热像仪的缺点，63kA（循环30次时）
|
|
IP等级，美国flir红外热像仪，IEC 60529 (TUV)
|
IP67
|
|
振动测试，红外热像仪 进口，IEC 60068-2-6 (TUV)
|
抗100 m/s^2振动
|
|
湿度测试，国产红外热像仪，IEC 60068-2-3 (TUV)
|
抗湿性极好
|
|
机械测试，ANSI/IEEE C37.20.2 section A3.6 (TUV)
|
耐冲击且承重性好的盖板
|
|
|
657 kg (1450 lbs)
|
1655 kg (3650 lbs)
|
1678 kg (3700 lbs)
|
|
其它
|
|
保修
|
在产品寿命期内针对制造缺陷提供有限保修承诺
|
使用中的FLIR红外窗口
FLIR红外窗口安装
|
