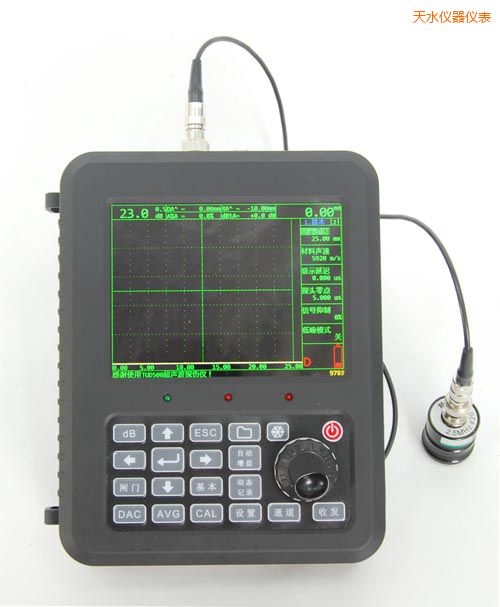

    时代超声波探伤仪
    型 号:TIME1150
    品 牌:时代仪器
    技术指标:扫描范围:零界面入射~10000(mm)
    天水时代超声波探伤仪-TIME1150-时代仪器

    产品概述:TIME1150超声波探伤仪是一种便携式工业无损探伤仪器,符合EN12668-1标准,超声波探伤仪使用,它能够快速便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。既可以用于实验室,也可以用于工程现场。TIME1150超声波探伤仪能够广泛地应用在制造业、钢铁冶金业、金属加工业、化工业等需要缺陷检测和质量控制的领域,也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。它是无损检测行业的必备仪器。


    产品特点:

    显示

    ▪5.7英寸,超声波探伤仪的作用,VGA彩色TFT液晶显示屏;

    ▪可同时显示A扫描和B扫描波形;

    ▪可同时显示5个不同的测量值;

    ▪具有丰富实用的波形冻结、峰值、比较、包络功能;

    ▪多种配色方案可选,亮度可调,满足不同环境需要;

    ▪中文、英文、西文语言选择;

    发射

    ▪带有调节选项的高性能方波脉冲发生器;

    ▪脉冲幅度(V):100-400,10V步距可调;

    ▪脉冲宽度(ns):75、100-500,50ns步距可调;

    ▪阻抗匹配(Ω):50、100、200、500可调;

    ▪发射重复频率(Hz):10~1000;

    ▪工作方式:单探头、双探头、透射。

    接收

    采样速率:80MHz;

    ▪检波方式:正半波、负半波、全波、射频;

    ▪增益110dB;

    ▪增益步距:0.1、0.2、0.5、1.0、2.0、6.0、12.0dB;

    ▪自动增益;

    闸门

    ▪两个独立的测量闸门;

    ▪可进行双闸门操作和测量;

    ▪丰富的闸门测量和报警功能;

    报警

    ▪可设置的多种报警模式的声、光报警;

    ▪闸门进波、失波报警;

    数据存储

    ▪具有探伤参数存储、复制、调出功能;可存储50个通道;

    ▪可为通道增加注释以方便识别通道;

    ▪具有A扫和B扫的波形存储、回放功能,可存储1000幅;

    ▪动态记录:高达4x2000帧的实时波形存储及回放;

    ▪可集中编辑参数并与波形同时显示;

    ▪厚度记录和查看;

    探伤功能

    ▪标准动态DAC曲线;

    ▪动态AVG曲线;

    ▪两个独立闸门丰富的测量功能;

    ▪峰值检测:实时检索缺陷最高波,标定缺陷最大值;

    ▪缺陷定位:水平位置,深度位置,声程;

    ▪缺陷定量:AWS D1.1、DAC SL、AVG等多种定量方式;

    ▪探头频率测量功能;

    ▪两点校准及斜探头校准功能;

    ▪裂纹测高功能;

    ▪具有线性抑制功能,最大抑制为屏高的80%;

    ▪φ值计算:直探头锻件探伤找准缺陷最高波自动换算;

    ▪曲面修正和Leg显示功能;

    通讯及打印

    ▪可通过USB外接打印机打印探伤报告;

    ▪支持PCL5和PCL6打印语言,国外超声波探伤仪,可实现True type字体打印;

    ▪可通过USB外接U盘进行参数、波形的存取操作;

    ▪可通过USB与计算机通讯,可将参数、波形、屏幕及文件信息上传至计算机;

    接口

    ▪USB OTG端口;

    ▪电源适配器接口;

    其他

    ▪具有系统参数的加锁/解锁功能;

    ▪实时时钟;


    产品参数:

    名称

    技术参数

    扫描范围(mm)

    零界面入射~10000

    增益范围(dB)

    0~110

    显示延迟(μs)

    -20~+3400

    探头延迟(μs)

    -1.000~750.000

    声速(m/s)

    600~16000

    使用环境

    温度:-10~50℃;湿度:20%~90%RH

    外形尺寸

    210mm×165 mm×51 mm

    重量

    1.2Kg


    标准配置:

    名称

    数量

    主机

    1台

    锂电池

    2组

    外置充电器

    1只

    LEMO-Q9探头连接电缆
    (Q9-Q9探头连接电缆)

    1条

    LEMO-Q6探头连接电缆
    (Q9-Q6探头连接电缆)

    1条

    产品包装箱

    1个

    背带、腕带

    各1个

    使用说明书

    1本

    直探头

    φ20  2.5MHz一支

    斜探头

    8×9K2  5MHz一支

    耦合剂

    1瓶
